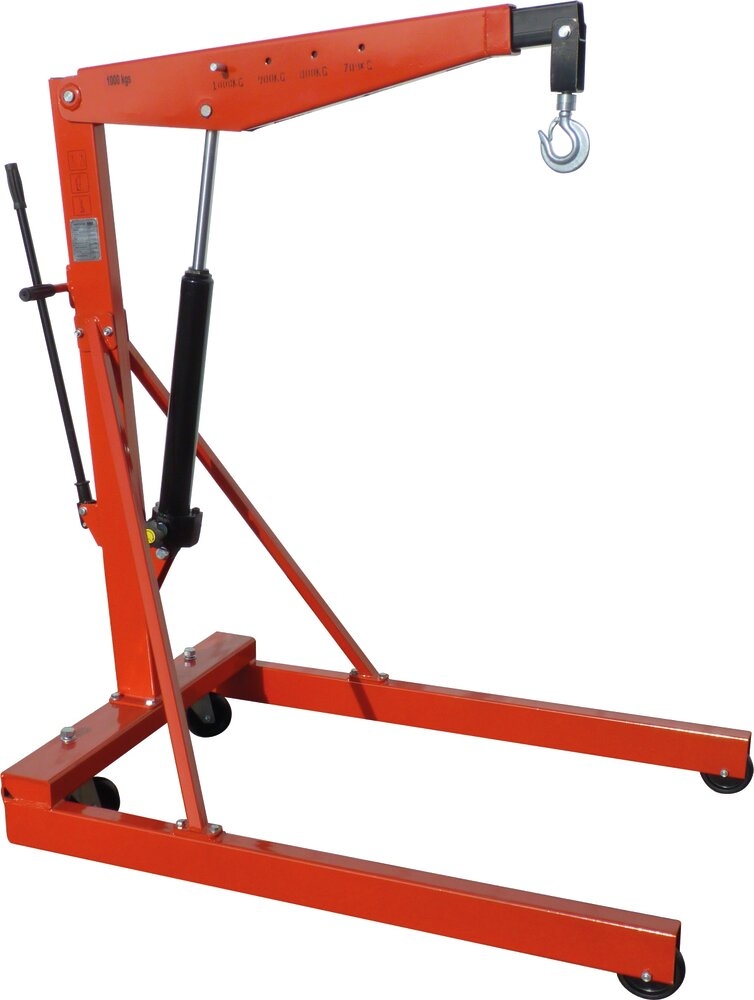

Grue d'atelier fixe 1T

Référence : 13089

Grue d'atelier fixe 1T

Grue d'atelier fixe 1T

Grue d'atelier fixe 1T

Grue d'atelier fixe 1T

Les plus
  • Compatible avec palette Europe
À retrouver en page 25 du catalogue général
 

Description technique

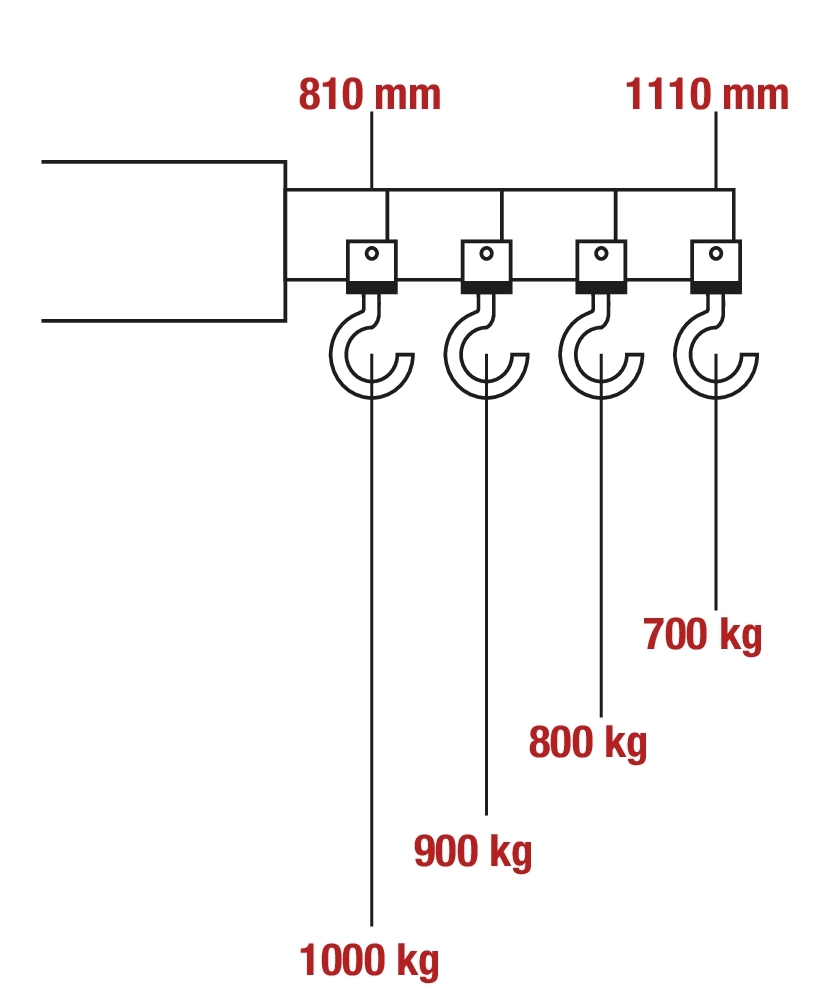

Position1234
Poids1000kg900kg800kg700kg
Distance1090mm1190mm1290mm1390mm
Longueur du bras760mm860mm960mm1060mm



Point info :

Système "homme mort"

Crochet tournant forgé avec linguet de sécurité

Plaque signalétique

Hauteur

1565mm

Capacité

1000kg

Longueur max du bras

810mm mini - 1110mm maxi

Longueur

1376mm

Hauteur d'utilisation

2250mm mini - 2550mm maxi

Poids article

99.2KG

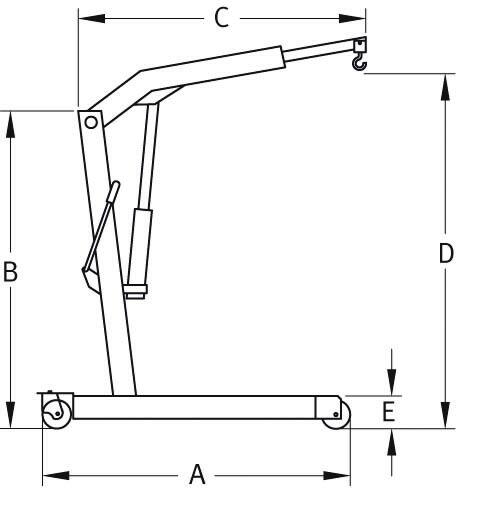

A

1376mm

B

1565mm

C

810mm mini - 1110mm maxi

D

2250mm mini - 2550mm maxi

E

155mm

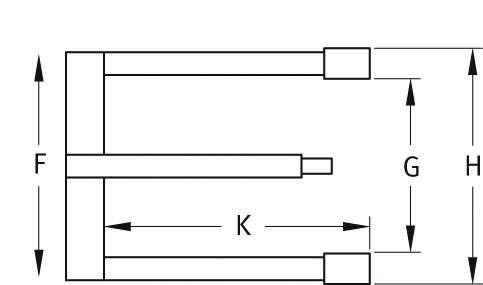

F

965mm

G

838mm

H

965mm

K

1260mm
 

Pièces détachées

Nom
Référence
Conditionnement
Crochet pour réf. 13089 (repère 47)
38555
Vérin complet pour réf. 13089 (repère 51)
38556
Roue avant pour réf. 13089 (repère 4)
38557
Roue mobile pour réf. 13089 (repère 6)
38558
